メカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシール

最小注文数量 : 100個 価格 : Negotiated
パッケージの詳細 : 要件としてのボックス 受渡し時間 : 10日間
支払条件 : T/T、ウェスタンユニオン、L/C 供給の能力 : 10000000pc/月
起源の場所: 中国製 ブランド名: JR
証明: iso9001 モデル番号: バルカン タイプ 194

詳細情報

材料: SIC SIC FKM HSコード: 848420090
仕様: バーグマンシール バルカン タイプ 194 メカニカルシール 証明書: ISO9001
タイプ: バルカン194型シール 標準または非標準: 標準
関数: オイルポンプ、ウォーターポンプ用 サイズ: 12-40mm
製品名: メカニカルシール バルカン タイプ194 サンプル: 許可された

製品の説明

メカニカルシール 194 ヒドロスタルポンプ メカニカルシール スプリング下部ゴムシール



運転条件:



  1. シングルスプリングメカニカルシール ポンプ: 遠心ポンプ、攪拌機などのあらゆる種類の回転機器、ほとんどの一般用途および軽化学用途、二次シールとしてエラストマーが使用できる場所。
  2. 軸方向径: 28 28.575 38.1 50.8 63.5 76.2
    TC/TC/V TC/TC/NBR SIC/SIC/V SIC/SIC/NBR
  3. 温度: -30℃~200℃
  4. 圧力: ≤1.2MPa
  5. 速度: ≤ 12 m/秒
  6. 設計上の特徴: エラストマーベローズシール設計、各種固定環を含む、DIN24960およびISO3069に準拠、P60、P50、t6、t4、T9、C606などと組み合わせて使用。

材質:

  • 固定環: セラミック(アルミナ)、炭化ケイ素反応焼結、炭化ケイ素焼結無加圧,
  • Niバインダー超硬合金 回転環: 樹脂含浸カーボン黒鉛(フラン)、アンチモン含浸カーボン黒鉛,
  • 炭化ケイ素焼結無加圧、炭化ケイ素反応焼結 二次シール: ニトリル(NBR)、
  • エチレンプロピレン(EPDM)、フッ素ゴム(FKM) スプリングおよび金属部品: ステンレス鋼、ステンレス鋼
  • 用途: 清水、汚水、油およびその他の適度に腐食性の流体

性能能力

温度-30℃~200℃、エラストマーに依存 圧力
最大10 bar 速度
最大15 m/s エンドプレイ/アキシャルフロート許容値
±0.1mm サイズ
28 28.575 38.1 50.8 63.5 76.2mm ブランド
JR フェイス
カーボン、SiC、TC シート
セラミック、SiC、TC エラストマー
NBR、EPDM、FKMなど スプリング
SS304、SS316 梱包詳細
SS304、SS316 梱包詳細
1. 12mmから20mmはプラスチックシートでまとめてMボックスに梱包されます。

2. 22mmから100mmは個別にプラスチック紙で包まれ、その後Mボックスにまとめて梱包されます。


3. 個別梱包、1個を1つの小さな箱に入れることも可能ですが、梱包費用が追加されます。

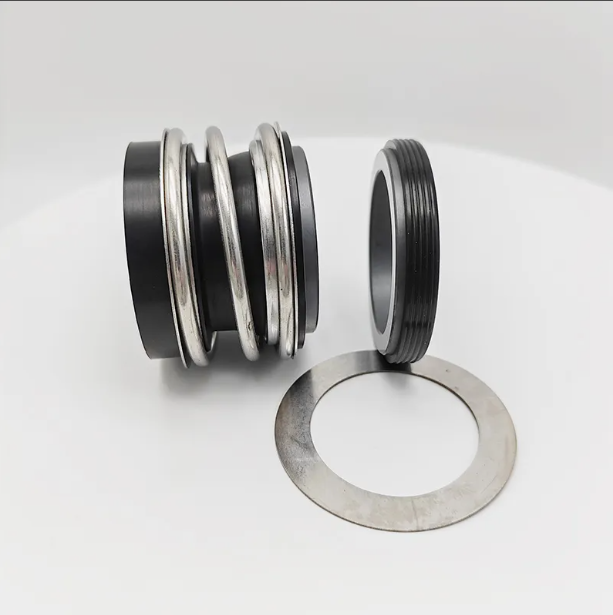

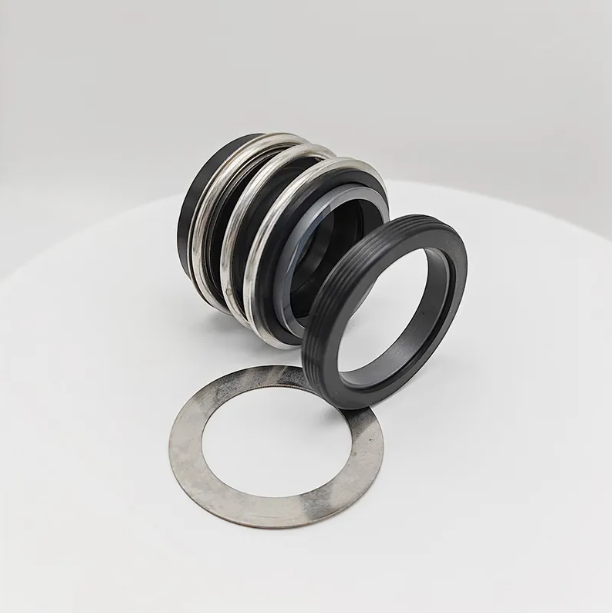

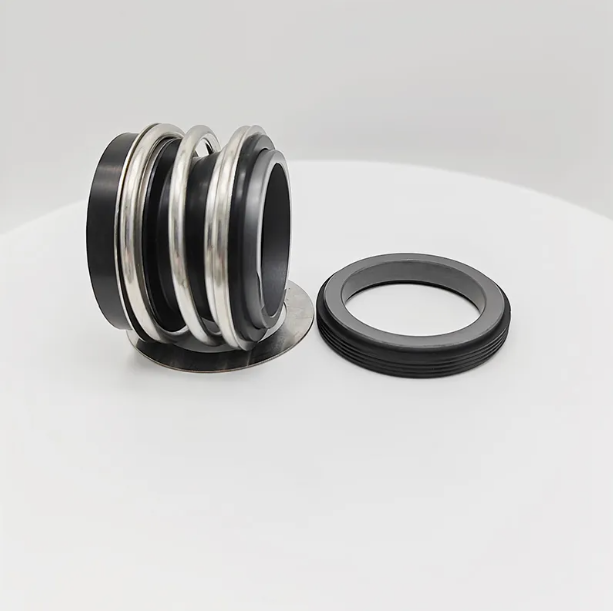

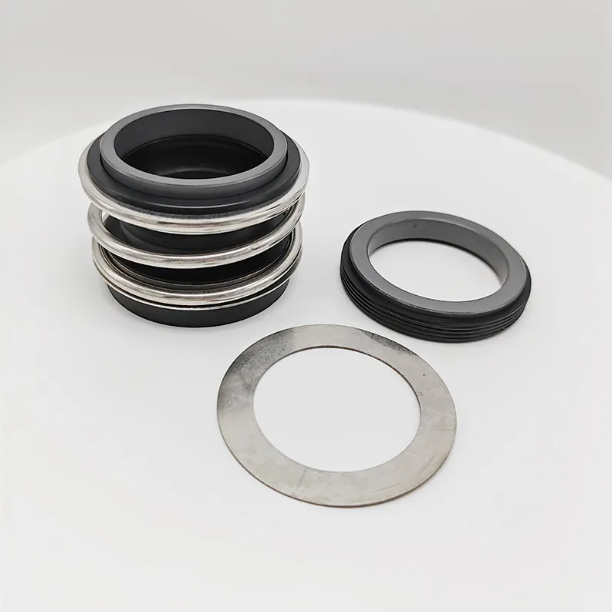

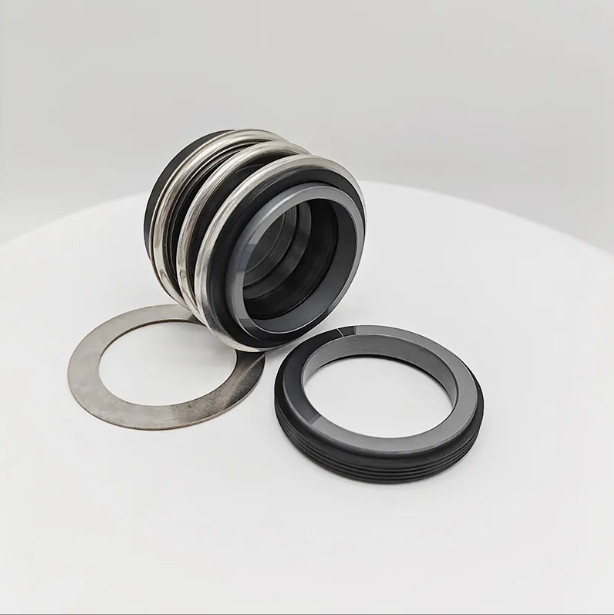

Vulcan Seals Type 194 Hidrostal® ロバストゴムベローズシールは、Hidrostal® “G”タイプシールを置き換えることができます。



シールサイズ0286以上はスチール製バックワッシャー付きで供給され、シールベローズとシャフトのサークリップを分離します。DØ(インチ)DØ(メートル)シールサイズコード


メカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシール




D1(インチ) D1(mm) D3(インチ) D3(mm) L1(インチ) L1(mm) L2(インチ) L2(mm) OEMリファレンス 0.625 15.88 0158
3.740 95.00 1.102 28.00 0.875 22.23 0.405 10.28 G016, M0.6 1.125 28.58 0200
1.500 38.10 1.594 12.70 G2.0 30.00 0.394 10.00 G020 0.787 20.00 0200
1.500 38.10 1.594 40.50 0.846 21.50 0.405 10.28 G020KZ 0.787 20.00 0200
1.500 38.10 1.594 12.70 G2.0 21.50 0.405 10.28 G020KZ 1.125 28.58 0286
11.10 G1.5 1.850 47.00 1.062 26.97 0.437 11.10 G1.1 2.000 50.80 0381
12.70 G2.0 2.283 58.00 1.125 28.58 0.437 11.10 G1.5 2.000 50.80 0508
2.750 69.85 2.795 71.00 1.500 38.10 0.500 12.70 G2.0 2.500 63.50 0635
3.375 85.73 3.543 90.00 1.812 46.02 0.562 14.28 G2.5 3.000 76.20 0762
3.875 98.43 4.016 102.00 2.062 52.37 0.625 15.88 G3.0 3.740 95.00 0950
4.876 123.85 5.157 131.00 2.067 52.50 1.059 26.90 G100 当社は、以下の包括的な高品質産業用シール製品の製造、設置、輸出、卸売を専門としています。 シングルスプリングメカニカルシール、シングルスプリングシール、バランスド&アンバランスドスプリングシール、外部取り付けシール、PTFEベローズ外部取り付けシール、カートリッジバランスドシール、マルチスプリングバランスドシール、ドライランニングリバースバランスドシール、攪拌機ダブルアクティングアンバランスドシール、シングルコニカルヘリカルスプリング、ゴムベローズシール、マルチスプリングシール、メタルベローズシール、エラストマーベローズシール、コニカルスプリングシール、エアコンコンプレッサーシール、および自動車用冷却シール。 1000
4.876 123.85 5.157 131.00 2.067 52.50 1.059 26.90 G100 当社は、以下の包括的な高品質産業用シール製品の製造、設置、輸出、卸売を専門としています。 シングルスプリングメカニカルシール、シングルスプリングシール、バランスド&アンバランスドスプリングシール、外部取り付けシール、PTFEベローズ外部取り付けシール、カートリッジバランスドシール、マルチスプリングバランスドシール、ドライランニングリバースバランスドシール、攪拌機ダブルアクティングアンバランスドシール、シングルコニカルヘリカルスプリング、ゴムベローズシール、マルチスプリングシール、メタルベローズシール、エラストマーベローズシール、コニカルスプリングシール、エアコンコンプレッサーシール、および自動車用冷却シール。 また、Flygt、Grundfos、APV、Grindes、Fristam、ABS、Alleeiler、EMU、GEA、Tunchenhagen、Godwin、Hidrostal、Hilge、Johnson、Lowara、Waukesha、Vogelsangなどの主要ブランドのポンプと互換性のあるメカニカルシールの全シリーズも供給しています。





メカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシール

メカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシールメカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシールメカニカルシール ウルカンシール タイプ194 水晶ゴムシール シャフトシール

標準製品ラインナップに加え、完全なカスタム製造サービスを提供しています。提供されたサンプルまたは技術図面に従って厳密にシールを製造でき、特定の運転要件に合わせてカスタムソリューションを開発することもできます。さまざまな作業条件パラメータを満たすために材料調整をサポートしています。詳細なニーズをお知らせいただければ、当社のチームがターゲットを絞ったソリューションを提供します。
よくある質問

1.工場ですか、それとも商社ですか?

私たちはプロの製造工場であり、グローバル顧客にフルレンジの貿易サービスを提供する専任の社内営業チームがあります。

2.正式な注文の前にサンプルを入手できますか?

  1. はい、サンプルはリクエストに応じて入手可能です。標準サンプルのほとんどは無料で提供されます。
    3.あなたの工場はどこにありますか?訪問の手配はどうすればよいですか?

  2. 当社の工場は中国の寧波にあります。寧波空港または上海浦東/虹橋空港への直行便をご利用いただければ、訪問の手配をサポートいたします。国内外のお客様はいつでも当社の施設を訪問することを歓迎します。
    4.あなたの工場はどのように品質管理を行っていますか?

  3. 品質は常に最優先事項です。原材料の受け入れ検査から最終製品の納品まで、すべての段階を網羅する厳格な全工程品質管理を実施しています。当工場はISO 9001品質マネジメントシステム認証を取得しています。
    5.生産リードタイムはどのくらいですか?

  4. 通常、前払い金を受け取ってから10〜20日後に納期となります。
    6.どのような支払い条件を受け入れますか?

  5. サンプル送料などの少額については、PayPalまたはT/Tでお支払いいただけます。正式な大量注文については、標準の支払い条件として100%一覧払いT/Tを受け入れます。
