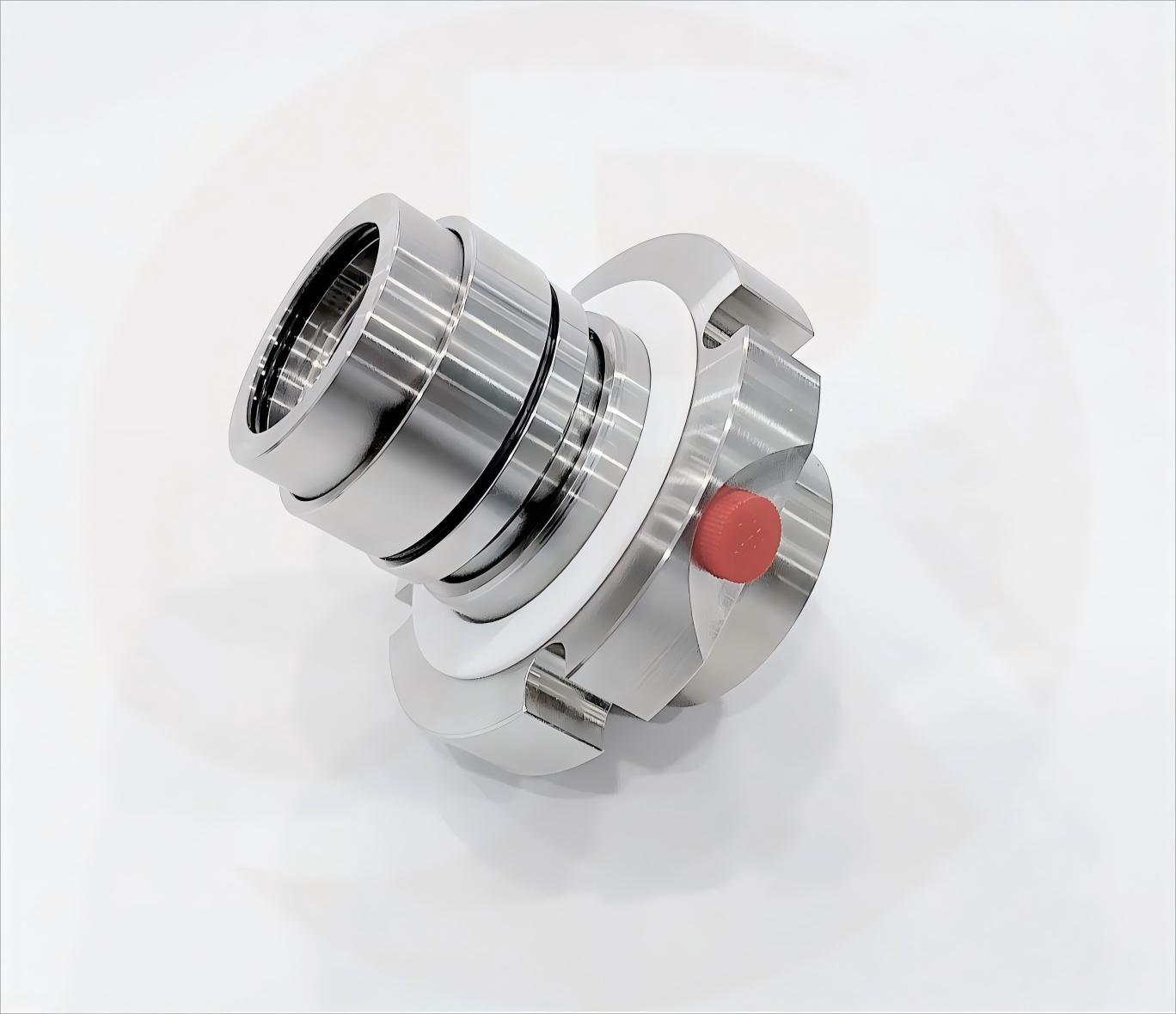

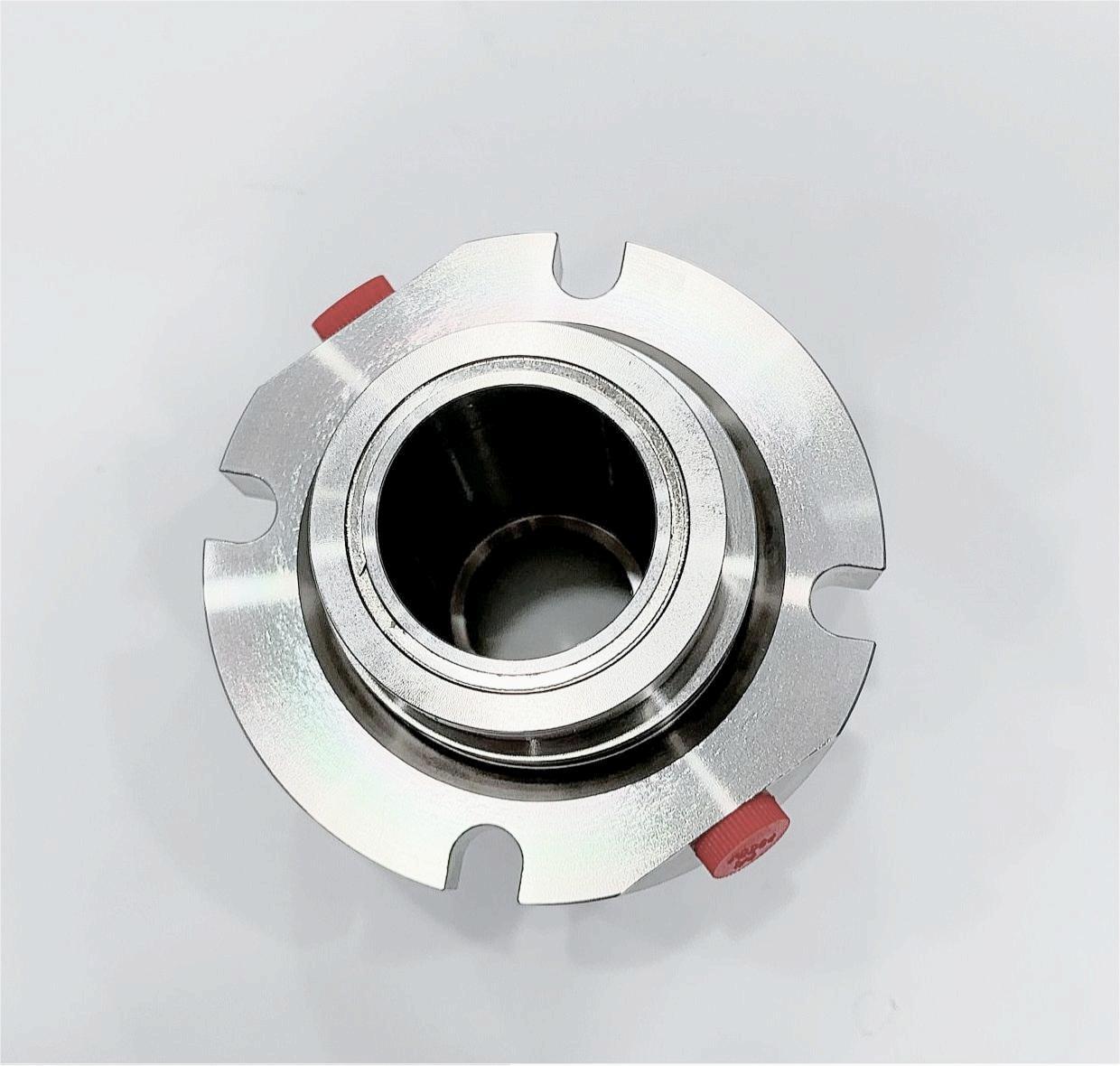

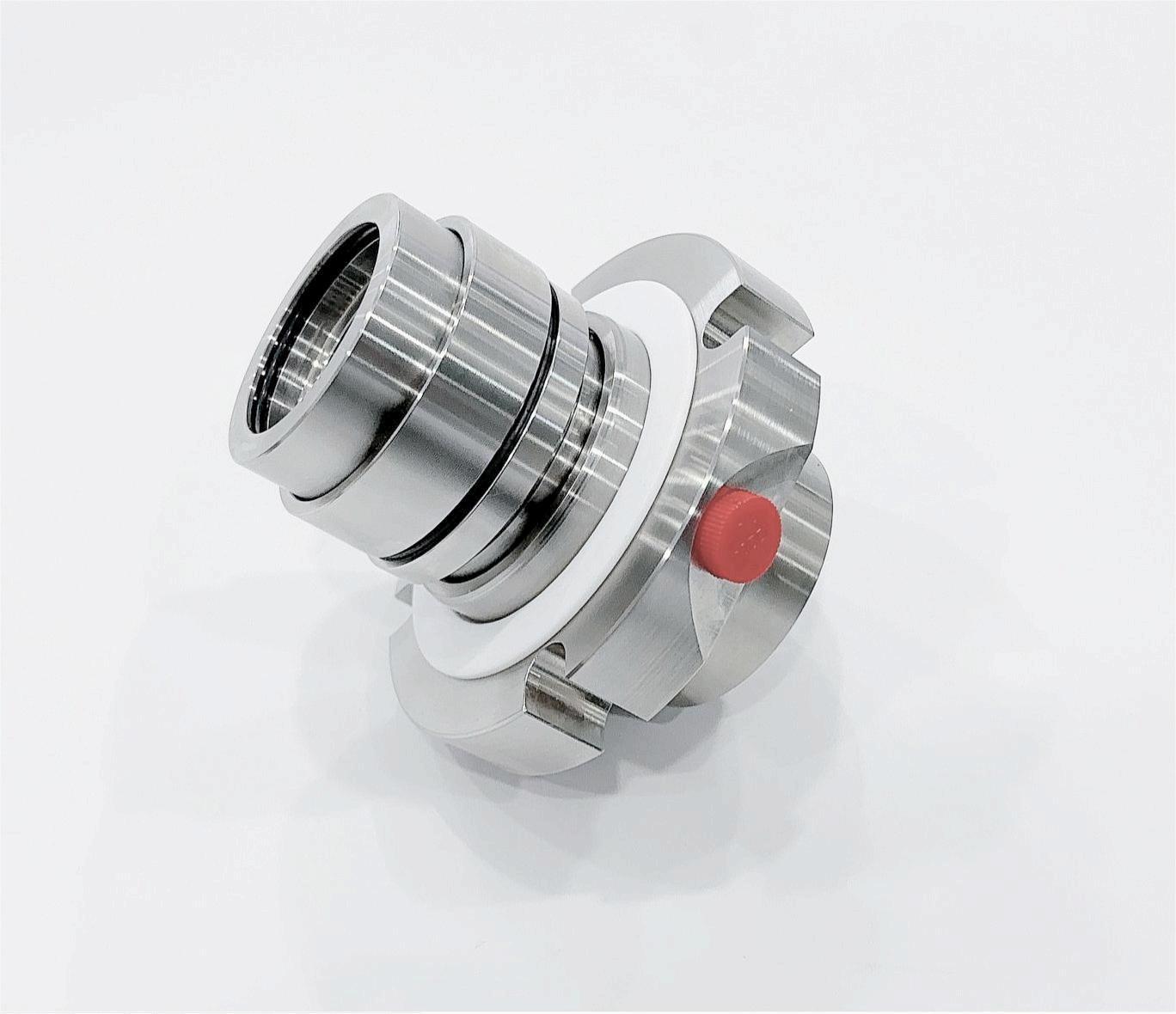

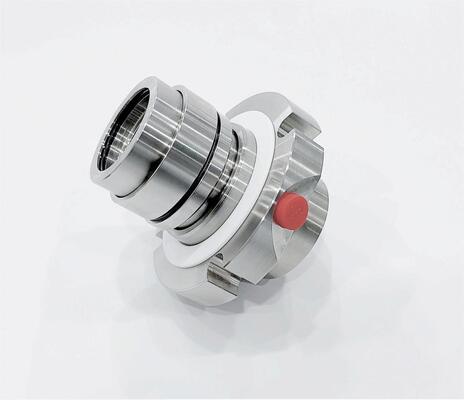

メカニカルシール JCS2A-33-QRXQ シール アンドリッツ S&ACP シャフトサイズ 33mm/43mm/53mm/60mm/70mm/85mm/115mm

メカニカルシール JCS2A-33-QRXQ-169744 JCS2A-43-QRXQ-169747 アンドリッツ S&ACP シャフトサイズ 33mm/43mm/53mm/60mm/70mm/85mm/115mm 用メカニカルシール

運転条件:

1. 圧力: 0 ～ 2.0 MPa

   温度: - 20 ～ 180 ℃

   線速度: 20 m/s 以下

   冷却水圧: 0.1 ～ 0.3 MPa

   固形物含有量: 25% 以下



   構造: ダブルエンド

   圧力: 高圧メカニカルシール

   速度: 高速メカニカルシール

   温度: 高温メカニカルシール

   性能: 耐食性

   規格: 特定のカスタマイズ

   モデル番号: JCS2, JCS2A および JCS2P

   バランス: バランス型

   仕様: 内径: 30 mm ～ 100 mm

   製紙設備、アルミナプラント、脱灰システム、スラリーポンプ用 JCS2, JCS2A および JCS2P ダブルプッシャーメカニカルシール、Safematic JCS2 交換用シール

   適用範囲: 主に製紙設備、スラリーポンプ、圧力スクリーンに使用され、化学工学、発電所、鉱業、石油精製、アルミナプラント、食品加工、製薬、製紙などの産業で使用されます。このシールは、Sulzer の類似製品の代替品として、Safematic JCS2 交換用シールとして機能します。

   あらゆる範囲のメカニカルシールアンドリッツポンプシール :
   ISOシリーズポンプ/MPシリーズポンプ/sレンジシリーズポンプ/SPシリーズポンプ/VPシリーズポンプ
   ポンプモデル: S80-265/S100-265/S125-265/S100-350/S125-350/S150-330/125-400
   S150-400/S200-380/S150-470/S200-470/S250-430/S350-470/S500-600
   アンドリッツ SP 遠心ポンプ用メカニカルシール :
   ポンプモデル:SP32-200/SP40-200/SP50-200/SP40-250/SP50-250/SP60-250/SP 65-250/
   SP100-250/SP125-250/SP40-315/SP50-315/S[65-315/SP100-315/SP125-315/SP125-400/
   SP150-315/SP100-500/SP150-400/SP200-400/SP150-450/SP200-450/SP250-500/SP300-400
   SP200-500/SP250-600/SHP300-600/SHP350-500/SP450-550/SHP600-700
   ポンプモデル:ACP 65-315/ACP 100-500/ACP 65-250/ACP 100-315/ACP 125-400/ACP 150-500
   ACP 100-250/ACP 125-315/ACP 150-400/ACP 200-500/ACP 300-700/ACP 125-250/ACP 150-315/
   ACP 200-400/ACP 400-700/ACP 250-315/ACP 300-400/ACP 450-550/ACP 600-700

   アンドリッツシリーズポンプ用 Safematic シール
   JCS1C-33-QREO-169742	JCS2A-33-QRXQ-169744	JCS1A-70-QREO-309589	SE2-90-QRMG-307975
   JCS1C-43-QREO-169745	JCS2A-43-QRXQ-169747	JCS1-100-QREO-307859	SE2-050-QUMG-307820
   JCS1C-53-QREO-146865	JCS2A-53-QRMQ-309594	LP-Q-SA-TF42/220-00	SE2-050-QTMG-307830
   JCS1C-60-QREO-148866	JCS2A-60-QRMQ-309592	HR325/120-G11-E1	SE2-050-QUMG-308592
   JCS1C-70-QREO-148885	JCS2A-70-QRMQ-309572	0530/587/03/D41828	SE2-050-QUMG-GA-128532
   JCS1C-85-QREO-144813	JCS2A-85-QRMQ-309600	SB2-38-QRMG-307456	SE2-060-QTMG-307829
   JCS1C-115-QREO-148931	JCS2A-115-QRMQ-309609	SB2-48-QRMG-307454	SE2-070-QUMG-307821
   JCS1C-33-QREO-GA-192036	JCS2-MC-85-308637	SB2-53-QRMG-307453	SE2-070-QUMG-307826
   JCS1C-43-QREO-GA-192038	JCS2-53-307854-	SB2-65-QRMG-307455	SE2-070-QTMG-307828
   	JCS2-58-QREO-307856	SB2-90-QRMG-307452	SE2-070-QSMG-308450
   	JCS2-100-QRMO-307860	SAF-80-QRMQ-307366	SE2-70-QTMG-GA-135806
   	JCS2-65-QREG-307941	SAF-110-QREG-306803	SE2-085-QUMG-307881
   		SAF-140-QSMG-306997	SE2-085-QUMG-307825
   		SAF-185-QREG-306752	SE2-085-QSMG-307832
   		SEH-82-NREH-302055	SE2-085-QSMG-308074
   		SAB-220-QREG-307670	SE2-085-QTMG-308270
   			SE2-090-QUMG-307823
   			SE2-090-QTMG-307827
   			SE2-105-QUMG-310351
   			SE2-105-QTMG GA-118919
   			SE2-105-QUMG-GA-122370
   			SE2-105-QTMG-GA-122449

 材質:

• 固定環: セラミック、炭化ケイ素、TC
• 回転環: カーボン、炭化ケイ素
• 二次シール: NBR、EPDM、FKM、PTFE
• スプリングおよび金属部品: スチール
• 詳細

  シャフトサイズ	30mm/40mm/50mm/60mm/80mm/90mm
  材質	フェイス: カーボン、SiC、TC シート: SiC、TC Oリング:NBR、EPDM、FKM、Aflas、FEP、Kalrez、Chemraz など スプリング: SS316、ハステロイC その他の金属部品: SS316
  性能	温度:-20℃ ～ 220℃ (エラストマーによる) 圧力: 最大 12 bar 速度: 最大 15 m/s エンドプレイ/アキシャルフロート許容値: ±2mm
